摘要：





    上海旗忠森林體育城網球中心象征著上海市的發展，它是進行國際性大型體育賽事的一流體育設施。
    我們致力于將這座設施的開閉結構完美實現。牡丹是中國的國花，白玉蘭是上海的市花。我們?cè)谶@兩種花的基礎上，設計并提交了此次華美的國際賽事中心。上海是一個多雨的美麗城市，夏季日照比較強烈。主網球場的設計象征了中國之花，牡丹；而副網球場的設計象征了上海市花，白玉蘭。本方案中的開閉結構極具代表性，其屋頂?shù)拈_(kāi)閉方式是至今為止世界首創的開閉形態。屋頂?shù)拈_(kāi)啟完全演示了牡丹和白玉蘭的開花形態。其開啟時間為7分30秒，一次開啟所需能源成本僅為1元人民幣！當屋頂開啟后，它可以遮擋周邊的日照。這樣，它就象大樹的綠蔭一樣，形成一個清新的環境，使場內外的觀眾和人群心情舒暢。
    主球場的可動屋頂有8片，副球場的可動屋頂有6片，它們是組成牡丹和白玉蘭的花瓣。1片「花瓣」重達100t，每個花瓣都是在各自的支點上同時進行旋轉。在花瓣下部，斷面是倒三角形，平面為圓形桁架旋轉，從而支持花瓣。各花瓣由4個部分與下部鋼骨桁架相連接，是可動的，整體為懸臂梁形式。即使在臺風掀卷時，它也具有充分的抵抗強度。關閉時，位于中央部的鎖定銷將起到固定作用。各個花瓣靠橡膠緩沖物閉合邊緣，關閉時，相鄰的緩沖材對頂從而形成了下部的導水槽，雨水可以通過這個槽向外排水。這些旋轉驅動裝置是具有相當?shù)膶?shí)踐經驗的形式。如果用特氟隆膜來做屋頂材料，在比賽時，會影響選手的水平發揮，所以，我們采用了金屬(亞鉛合金)屋頂。對于比賽選手來說，在我們這種開閉屋頂機能結構的環境下，他們可以比較容易進入狀態發揮自己的水平。

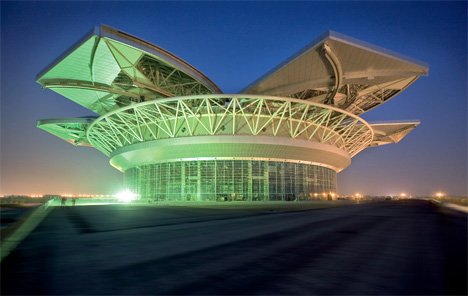

    夜晚，依然可以展現網球中心的華美。在燈光作用下，我們可以看到球場的斜圓形狀的影子，好像懸浮著的兩個圓盤。在其下部琳瑯排列著小商鋪、小餐廳等，他們生意紅火熱鬧非凡。對于來到這兒的比賽選手也好，觀眾也好，作為國際性賽事的網球中心，花的網球場將成為他們美麗的驚嘆的回憶。

 ...
